O que a Maxtronick faz em CLP
O CLP comanda a sequência de uma máquina ou de uma célula de produção. Quando ele falha, não para um componente: para a operação que depende dele.
O conserto de CLP consiste em identificar a origem real da falha (fonte de alimentação, CPU, módulos de entrada e saída, memória, bateria ou interface de comunicação) e recuperar o equipamento em vez de substituí-lo.
Na Maxtronick o reparo é feito no próprio equipamento, o que permite atender equipamento descontinuado, para o qual não existe mais peça de reposição sendo fabricada.
Sintomas mais comuns
Situações que costumam motivar o envio de CLP para conserto:
- Equipamento sem ligar
- Falhas de alimentação
- Falhas de comunicação com a IHM ou com a rede industrial
- Falhas em entradas e saídas
- Aquecimento anormal
- Danos após curto-circuito ou sobretensão
Lista informada pela engenharia da Maxtronick, sem ordem de frequência. Qualquer um desses sintomas já é motivo para enviar o equipamento para conserto.
Marcas e famílias atendidas
Se a sua marca não estiver listada, envie marca e modelo para avaliação.
Como ler esta seção. Os modos de falha listados são os típicos de cada família de equipamento: eletrônica de potência, fonte chaveada, memória e interface envelhecem de forma conhecida. Eles orientam o diagnóstico, não o substituem: o defeito real de cada equipamento é determinado em bancada antes do orçamento.

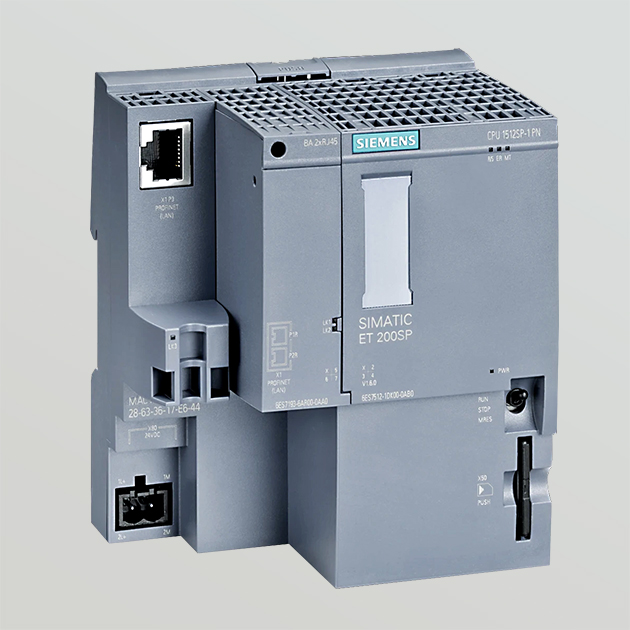

CLP Siemens
Linha SIMATIC, presente em boa parte do parque industrial brasileiro, com famílias antigas ainda em operação e já descontinuadas pelo fabricante.
- SIMATIC S7-200
- S7-300
- S7-400
- S7-1200
- S7-1500
- LOGO!
- Modos de falha típicos desta família
- Fonte chaveada com capacitores eletrolíticos degradados; perda do programa nas S7-300 e S7-400, que dependem de bateria de backup; módulos de entrada e saída danificados por surto ou curto em campo; falha no driver de linha RS-485 das interfaces MPI e Profibus.
CLP WEG
Fabricante nacional, com forte presença em máquinas e painéis montados no Brasil.
- TPW-03
- CLIC-02
- PLC300
- PLC500
- Modos de falha típicos desta família
- Fonte de 24 V; saídas a relé com contatos desgastados por ciclagem; opto-acopladores das entradas digitais danificados por sobretensão; falha na porta serial de programação.

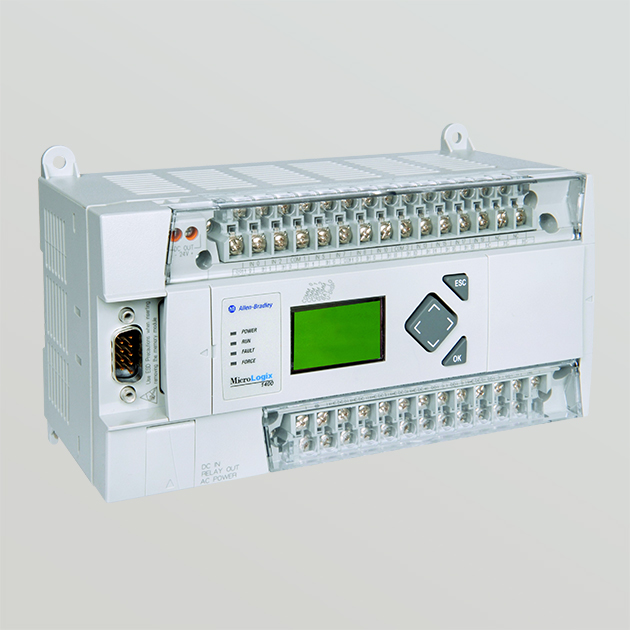

CLP Allen Bradley / Rockwell
Comum em linhas de origem norte-americana e em plantas de alimentos e bebidas.
- ControlLogix
- CompactLogix
- MicroLogix
- SLC 500
- PLC-5
- Modos de falha típicos desta família
- Fonte de alimentação e capacitores; perda de memória nas SLC 500 e PLC-5, que retêm o programa por bateria de lítio; módulos de entrada e saída queimados; oxidação de contatos no backplane.
CLP Schneider / Telemecanique
Inclui equipamentos que circulam sob as duas marcas, resultado da incorporação da Telemecanique.
- Modicon M241
- Modicon M221
- Modicon M340
- TSX Premium
- Zelio
- Modos de falha típicos desta família
- Fonte chaveada; módulos de entrada e saída; portas de comunicação; capacitores eletrolíticos nas famílias mais antigas, como a TSX Premium.
Demais fabricantes atendidos
| Fabricante | O que é atendido | Atendimento |
|---|---|---|
| Omron | CLPs e CPUs Omron; histórico com C200HX | Sim |
| Mitsubishi | Linha MELSEC: CLPs, módulos de controle e placas | Sim |
| ABB | Estações, CPUs e eletrônica industrial ABB | Sim |
| Altus | Nexto, Ponto, AL, Duo, FBs e Hadron Xtorm | Sim |
| GE / Emerson | Eletrônica industrial e terminais GE | Sim |
| Outros | B&R, Fanuc, Danfoss, Lenze, Puls e Advantech | Sim |
CLP fora de linha
Controlador descontinuado é o cenário em que o reparo deixa de ser alternativa e passa a ser a única saída viável: não há equipamento novo equivalente disponível, e substituir por outro modelo implica rever a programação e, muitas vezes, a fiação do painel.
Nesses casos avaliamos recuperação da placa, substituição por componente equivalente, busca de item obsoleto ou seminovo e, quando tecnicamente viável, recuperação de software e parametrização. Ver como funciona o atendimento a equipamento descontinuado.
Como funciona o atendimento
- Coleta/envio do equipamento ao laboratório.
- Orçamento apresentado ao cliente em 1 a 3 dias úteis.
- Aprovação do cliente. Nada é reparado sem aprovação.
- Reparo do equipamento.
- Testes com controle de qualidade.
- Devolução com garantia sobre o serviço executado.
O manuseio segue procedimentos de proteção contra descarga eletrostática, com bancadas e mantas antiestáticas, pulseiras de aterramento, embalagens próprias e verificações periódicas. Para parada de produção existe atendimento emergencial 24 horas, com prazos e condições combinados previamente com o comercial.
Reparos realizados pela Maxtronick
Equipamentos reais que passaram pelo laboratório, com o sintoma relatado pelo cliente, o defeito encontrado e o que foi executado.
Omron
CLP SYSMAC
- Sintoma
- Equipamento apresentando erro.
- Diagnóstico
- Capacitores com defeito.
- Reparo realizado
- Troca dos capacitores e testes de bancada.
