IHM Siemens no laboratório
A SIMATIC Panel está em boa parte das máquinas montadas no Brasil. Quando a tela apaga ou o touch para de responder, a linha pode até estar sadia, mas ninguém consegue operá-la.
Trocar a IHM por um modelo atual raramente é simples: o projeto de supervisão foi feito para aquele terminal, e migrar telas, tags e comunicação vira um projeto inteiro. O reparo devolve o mesmo equipamento, com o mesmo projeto, ao mesmo painel.
Basic, Comfort e gerações anteriores
| Família | Exemplos de modelos | Pontos de atenção |
|---|---|---|

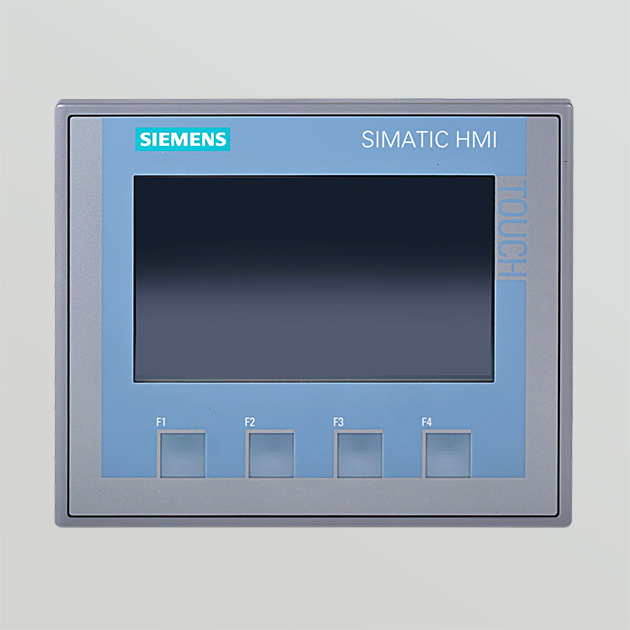

| Basic Panels | KTP400, KTP700, KTP900 e KTP1200 Basic | Touch e display; histórico de atendimento no KTP700 Basic |

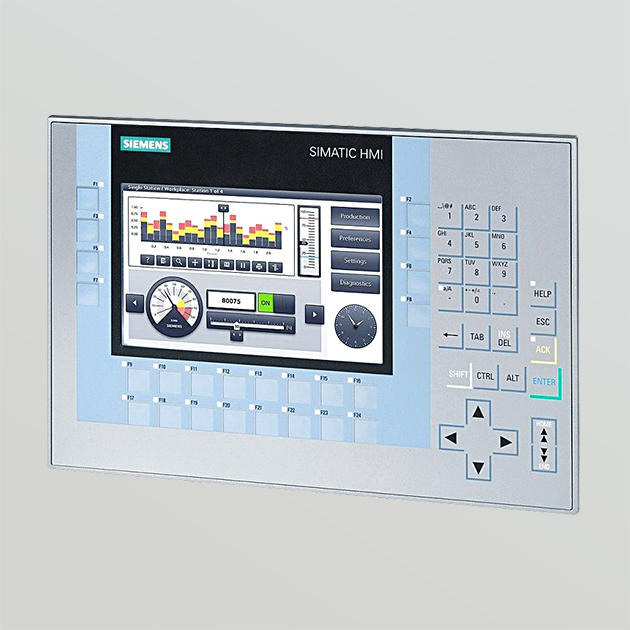

| Comfort Panels | TP700, TP900, TP1200 Comfort e versões com teclas (KP) | Display, touch, fonte e cartão de memória do projeto |

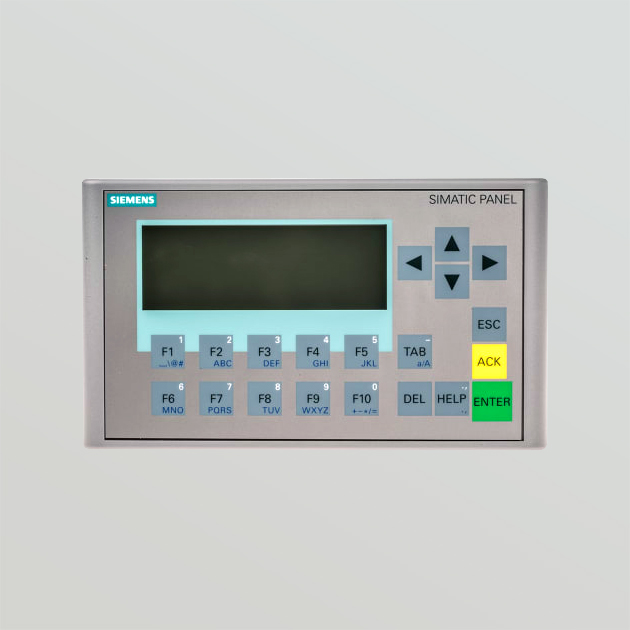

| Gerações anteriores | TP177, OP77, MP277 e MP377 | Backlight CCFL, membrana de teclas e capacitores envelhecidos |
A Maxtronick repara uma ampla variedade de IHMs Siemens, de diferentes famílias e gerações, inclusive modelos descontinuados. A viabilidade de cada unidade é confirmada na avaliação técnica.
Falhas típicas
Como ler esta seção. Os modos de falha listados são os típicos de cada família de equipamento. Eles orientam o diagnóstico, não o substituem: o defeito real de cada equipamento é determinado em bancada antes do orçamento.
- Touch sem resposta ou com toque deslocado: película resistiva gasta, delaminada ou trincada
- Tela preta com equipamento ligado: backlight ou display danificado
- Não liga: fonte interna, normalmente capacitores degradados
- Teclas que não respondem: membrana desgastada nas versões com teclado
- Falha de comunicação com o CLP: interface Profinet, Profibus ou MPI
Troca de display e touch
Em parte dos modelos o touch é trocado isoladamente; em outros o conjunto é selado e a intervenção envolve display e touch juntos. O orçamento informa o que é possível em cada caso. Depois da troca, o touch novo é calibrado antes da liberação.
Quando a membrana de teclas está gasta, a Maxtronick reproduz a peça a partir da original. Ver teclado de membrana.
Enviar modelo da IHM pelo WhatsApp
Recuperação do projeto
Quando tecnicamente possível, são feitos backup, recuperação ou parametrização. Depende do equipamento, do acesso, do estado da memória e da disponibilidade de software e interface, por isso é avaliado caso a caso. Mantenha uma cópia do projeto na planta sempre que possível.
Como funciona o atendimento
- Coleta/envio do equipamento ao laboratório.
- Orçamento apresentado ao cliente em 1 a 3 dias úteis.
- Aprovação do cliente. Nada é reparado sem aprovação.
- Reparo do equipamento.
- Testes com controle de qualidade.
- Devolução com garantia sobre o serviço executado.
O manuseio segue procedimentos de proteção contra descarga eletrostática, com bancadas e mantas antiestáticas, pulseiras de aterramento, embalagens próprias e verificações periódicas. Para parada de produção existe atendimento emergencial 24 horas, com prazos e condições combinados previamente com o comercial.
Reparos realizados em IHM Siemens
Equipamento real que passou pelo laboratório, com o sintoma relatado, o diagnóstico e o reparo executado.
Siemens
IHM SIMATIC Panel
- Sintoma
- Touch screen quebrado e tela preta.
- Diagnóstico
- Display e touch danificados.
- Reparo realizado
- Troca do display e do touch, troca da membrana (removida para dar acesso ao touch) e calibração do touch novo.
